Durchflussmessgerät für Güllefass oder Verschlauchung

    Alle genannten Preisangaben richten sich an gewerbliche Kunden und verstehen sich als Nettobeträge.

    Adresse










    Lieferanschrift falls abweichend

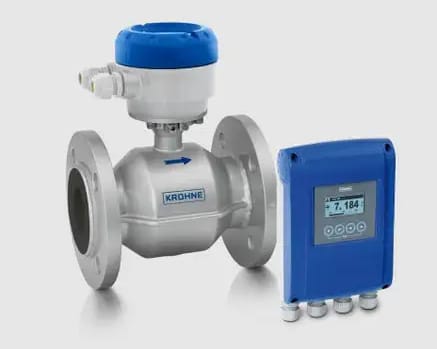

    Messrohr

    Die Messrohre aller Größen sind mit Flanschen nach DIN (8-Loch-Flansche) der Druckstufe PN16 (16 bar) ausgerüstet.

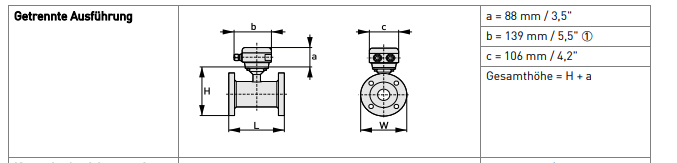

    Größe

    Einbaumaß (L) mm

    H+a mm

    W mm

    Lochkreis mm

    Lochgröße mm

    Anzahl Löcher

    4 Zoll / DN100

    250

    325

    220

    180

    18

    8

    5 Zoll / DN125

    250

    354

    250

    210

    18

    8

    6 Zoll / DN150

    300

    388

    285

    240

    22

    8

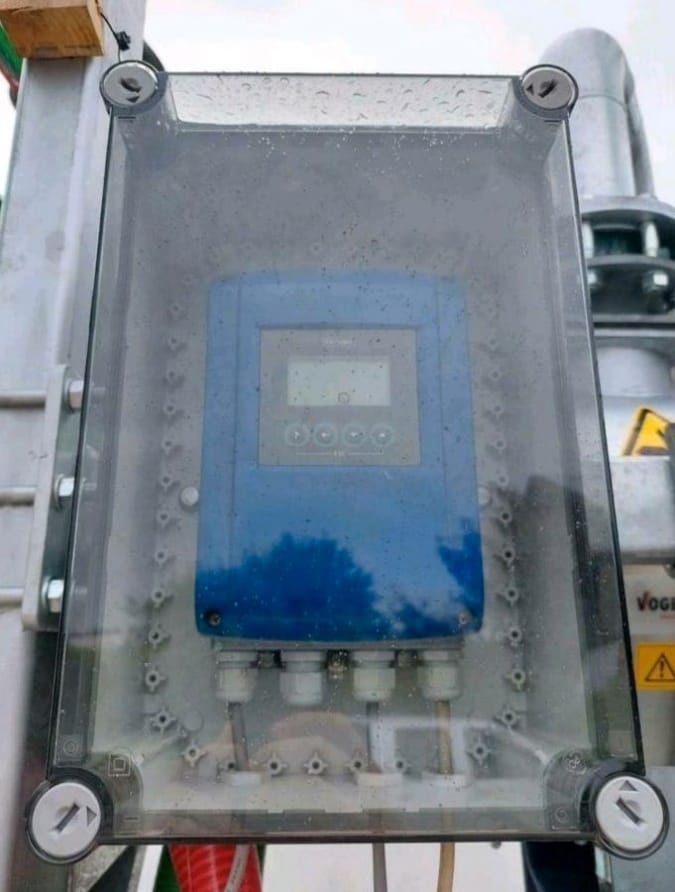

    Auswerteeinheit in Schutzbox

    Abmessungen sind bei jeder Größe gleich:
    Breite 375mm, Höhe 250mm, Tiefe 175mm

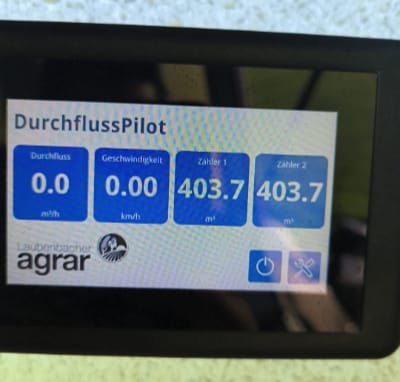

    Durchflusspilot

    Nur der Durchflusspilot muss in der Kabine sein. Er ist mit starken Magneten ausgestattet, mit denen er an einer metallischen Oberfläche befestigt werden kann. Außerdem hat er einen Stecker, damit er bei Nichtgebrauch des Fasses auf dem Schlepper verbleiben oder trocken aufbewahrt werden kann.
    Dieses Gerät nicht im Freien lagern!

    Abmessungen:
    Breite 150mm, Höhe 100mm, Tiefe 50mm

    Kabel, Stecker, Verschiedenes

    m Kabellänge (Messrohr → Auswerteeinheit)
    Bis 10m im Preis inbegriffen, danach 15€/m Aufpreis

    m Kabellänge (Auswerteeinheit → Durchflusspilot)

    Kabel für das Schalten der Bedeckungskarte

    Bilder vom Fass für die Einbausituation

    (optional, max. 5 MB/Bild)

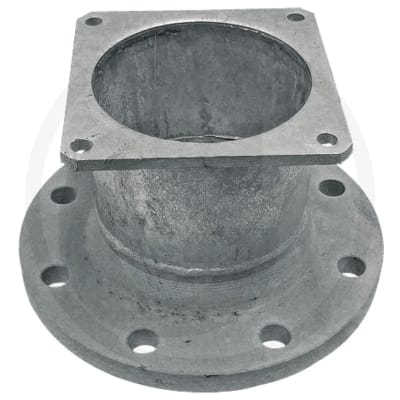

    Übergang Gülleflansch auf DIN-Flansch

    Stück
    DN150 / 6 Zoll zu 125€ / StückDN200 / 8 Zoll zu 190€ / Stück
